Nivel System System MC-1D
MC-1D to system niwelacyjny, pozwalający kontrolować wysokość elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się łyżka lub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać – czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

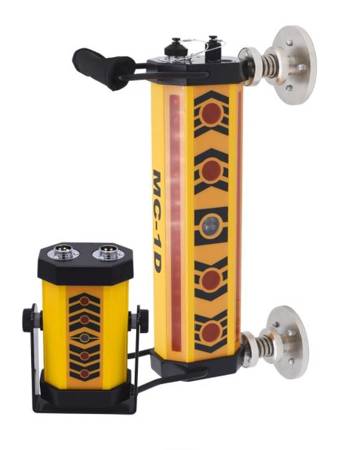

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokość, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te, pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem – bez konieczności wykonywania pomiarów kontrolnych.
Zastosowanie:
- kontrola pracy maszyn – ładowarki, koparko-ładowarki, koparki, spycharki, równiarki
- prace ziemne – równanie terenu, wykopy, skarpy
- prace wod-kan – kontrola głębokości wykopu (także ze spadkiem)
Dane techniczne:
| Tryb pracy | dokładny (±10mm), zgrubny (±20mm) |
|---|---|
| Zakres odbioru wiązki | 25 cm, 360° |
| Typ odbieranej wiązki | laser (czerwony) |
| Mocowanie | na magnesy |
| Akumulator | 7,2V NiMh (2500mAh) |
| Czas ładowania | 15 godz. |
| Zakres temperatury pracy | -20°C do +50°C |
| Klasa odporności | IP54 |
| Wymiary | 280 x 280 x 130 mm |
| Waga | 5,5 kg |
Zakres dostawy:
- MC-1D – czujnik maszynowy z wbudowanym akumulatorem – 1 szt.
- MC-RC1 – wyświetlacz kabinowy – 1 szt.
- przewód łączący czujnik z wyświetlaczem kabinowym – 1 szt.
- przewód do podłączenia zasilania z akumulatora 12V/24V (klemy) – 1 szt.
- ładowarka – 1 szt.

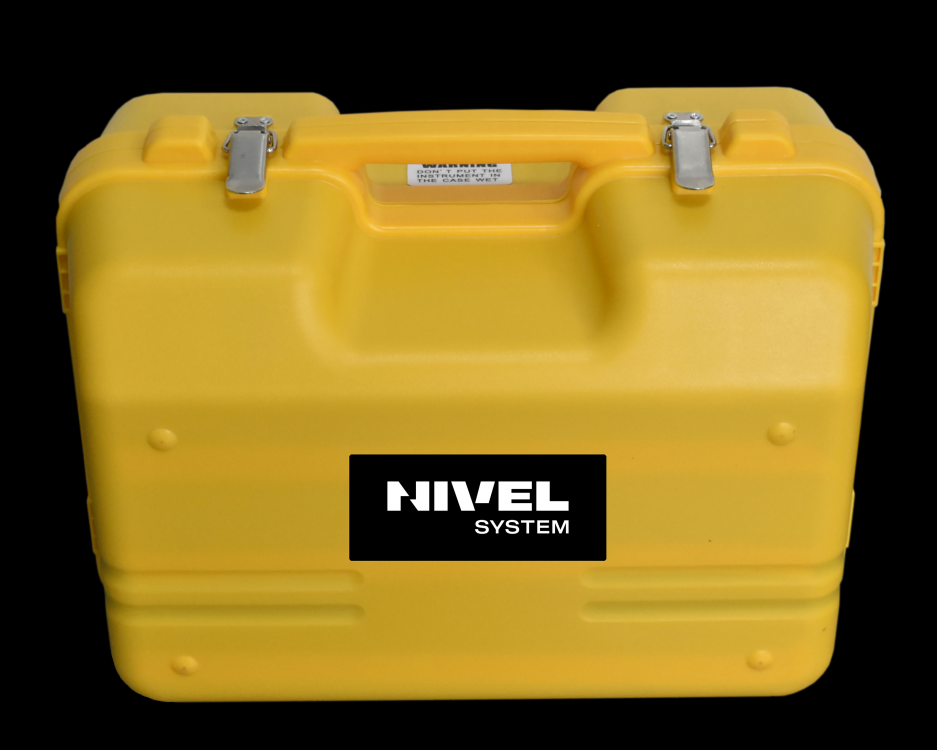

- waliza transportowa – 1 szt.
